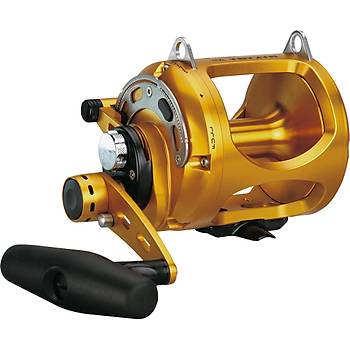

Okuma Makaira MK-20II Çıkrık

Tasarım, Tahrik, Çekme, Dayanıklılık
1. Tasarım: Teknolojinin esas alındığı tasarım
2. Tahrik: gelişmiş dişli kavrama ve ilk hareket kuvveti sağlayan dairesel tahrik sistemi
3. Çekme: Maksimum yüzey düzgünlüğü sunan Cal's Üniversal çekme gresine sahip karbon fiber DFD
4. Dayanıklılık: Üstün nitelikli malzeme ve üretim tekniği


Patentli DFD çekme sistemi:
Özel karbon DFD veya Dual Force Drag (Çift Güçlü Çekme) sistemi, uyum ve dayanıklılığı en üst düzeye çıkarmak amacıyla tüm mekanik aksamın biribirine yakın tutulmasını sağlayacak şekilde makaranın sağ tarafına monte edilecek şekilde özel olarak tasarlanmıştır. Mekanik parçalar ne kadar biribirinden ayrı tutulursa, parçalarda uyum problemlerine yol açan tolerans hatası ve esneme ihtimali de o kadar artar. DFD sistemi özellikle "Pull Bar Drag System" (Cer Kolu ile Çekme Sistemi) temel alınarak tasarlanmıştır. "Pull Bar Drag System" (Cer Kolu ile Çekme Sistemi)' nin en büyük avantajı, çekmenin itilerek değil de çekilerek yapılmasıdır. Endüstriyel olarak en yaygın kollu çekme sistemi "Push Bar Drag System"dir (İtme Kolu ile Çekme Sistemi). İtme Kolu Sistemi sol yan disk üzerinde ağır basınç oluşturur ve bu tasarım tipinde önemli bir kusur olan genel dayanıklılığı sağlamak için gövdeyi kullanır. Bu basınç  pek çok çıkrık modelinde gövde esnekliğine yol açarak çekme gücünü düşürür ve tolerans uyumu problemleri doğurur. Cer kolu düzeneğinin en büyük faydalarından biri gövdenin hiçbir basınca maruz kalmamasıdır. Bu nedenle, üstü açık çerçeveli düzeneklerimizde rakip makinelerde görülen çerçeve esnemesi yaşanmaz. Balıkçılık endüstrisinde "Pull Bar Drag design" (Cer Kolu ile Çekme düzeneğini) kullanan tek rakip Accurate makinesidir, böylece çerçeve kalınlığı daha düşük olan ve çapraz kol barındırmayan çerçeveye sahip modeller sunabilmektedirler.


Son derece etkili bu çekme sistemi maksimum çekme gücünü artırmak, bilyeler üzerindeki yanal yük basıncını azaltmak ve geniş zaman aralıklarında uzun dönemli yüzey düzgünlüğü sağlamak için ısı dağılımını iyileştirmek amacıyla Tiburon Engineering USA tarafından tasarlanmış ve üretilmiştir. Bu Okuma DFD sisteminde üstü üste konulan ve bir fiberglas zıvana ile biribirine bağlanan iki karbon fiber çekme pulundan oluşan bir ıslak çekme sistemi dikkate alınmaktadır. Saf karbon pullar neredeyse sıfır başlangıç ataleti sağlamak için ince bir Cal Sheet Üniversal çekme gresi ile kaplanmıştır. Bu pullar düz bir yüzeye sahip olacak şekilde işlenmiş ve ardından maksimum yüzey düzgünlüğü sağlamak amacıyla parlatılmış hassas şekilde işlenmiş iki adet 17- 4 kalite paslanmaz çelik çekme diski vasıtasıyla sıkıştırılır. Bu sürtünmeli paslanmaz çelik çekme diskleri yüksek düzeyde çekme ayarı yapılmasına ve tüm ayar aralıklarında kalıcı ve düzgün çekme performansına olanak tanıyan minimum 32 Rockwell değerinde bir sertliğe sahiptir. Çekme sistemi maksimum uyum, dayanım ve korozyon direnci sağlamak üzere Tip-II anotlama işlemine tabi tutulmuş bir 6061-T6 kalite alüminyum kapak vasıtasıyla makaranın sağ tarafına tespit edilmiştir.

Bu çekme sistemi konsept olarak karbon fiber sürtünme pullarının çalışma yüzey alanını maksimuma çıkarmayı amaçlamaktadır; bu nedenle sistem verimliliği ve yüksek çekme ayarları yapabilme olanağını maksimum düzeye çıkaran karbon pulların dış kenarları ile temas sağlanacak şekilde tasarlanmıştır. Bu endüstriyel olarak kullanılan birçok kollu çekme mekanizmasında görülen önemli bir eksikliktir. Örneğin, Avet makinelerinde büyük bir karbon pul kullanılmaktadır, ancak çekme diskleri pulun iç çapı ile temas etmektedir; bu ise, toplam verimi düşürmektedir.

Makaira çekme sisteminin esası, özel olarak imal edilmiş bir baskı yatağına dayanmaktadır. Bu baskı yatağı maksimum performans sağlamak için bilyeler üzerindeki yanal yük basıncını sönümlemek üzere çekme sistemi ile birlikte çalışır. Piyasada bulunanlar arasında, bir baskı yatağının kullanıldığı bunun dışındaki tek tornada işlenmiş kollu çekme sistemi, perakende satış fiyatı 1000 USD' ın üzerinde olan Accurate Platinum Twin Drag makineleridir. Söz konusu baskı yatağı, oltacılara sapı herhangi bir yere sabitlemeden yüksek çekme ayarlarında balık avlama olanağı sunduğundan dolayı çekme sistemi tasarımında büyük önem taşımaktadır. Bugünlerde piyasada Avet makineleri hakkında duyulan en önemli şikayet, yüksek çekme ayarlarında yaygın olarak görülen sapın çok güç çevrilebilmesi problemidir. Makaira DFD bu problemi ortadan kaldırmış bulunmaktadır.

Tescilli DFD tasarımı Makaira'yı kollu çekme teknolojisinin geliştirilmesinde açık bir şekilde piyasa lideri durumuna getirmiştir. Bu benzersiz kollu çekme sistemine Patent ve Ticari Marka dairesi tarafından bir ABD patenti verilmiş ve bu tasarımın balıkçı takımları endüstrisi için yeni bir teknoloji olduğu açıkça ortaya konmuştur.

Çekme mekanizmasının yüzey düzgünlüğü ve Performans

* " Bu makinelerde problem büyük bir balık oltaya vurduğunda çekmenin azalmasına maruz kalma eğilimidir... Geçen yıl bir gün bir tanesini kullandım ve benim için sürpriz oldu." Jim, Bloodydecks forumunda Avet makineleri hakkındaki genel görüşlerini bildiriyor.


Dairesel işlenmiş dişli mekanizması
 Makaira kollu çekme makinelerinde dairesel işlenmiş ana ve pinyon dişliler kullanılmaktadır. Bu mekanizmada gelişmiş dişli yüzeyi düzgünlüğüne eşdeğer olarak görülen gelişmiş dişli kavrama göz önüne alınmaktadır. Dairesel işlenmiş dişlilerde bulunan açılı dişler düz işlenmiş veya alın dişlisinde bulunan dişlere nazaran daha kademeli olarak biribirine geçer. Bu durum dairesel dişlilerin alın dişlileri ile karşılaştırıldığında daha düzgün ve sessiz çalışmasını sağlar. Alın dişlileri sert kavrama nedeniyle darbe gerilimi ve gürültü oluşumuna yol açar ve dişleri biribirine geçtikçe çarpma darbelerine maruz kaldığından dolayı bunlar üzerine helisel dişliler kadar yüksek bir döndürme momenti aktarılmaz. İki - devirli Okuma makineleri dairesel işlenmiş dişli teknolojisinin kullanıldığı piyasada bulunan tek iki-devirli kollu çekme makineleridir.


Dişli Mekanizması ve Miller
 Makaira serisi piyasada mevcut en iyi malzemeler kullanılarak geliştirilmiştir. Tüm ana dişliler, pinyon dişlileri, tahrik milleri ve makara milleri 17-4 kalite paslanmaz çelikten tornada işlenerek imal edilmiştir. Bu karma (hibrid) malzeme 304 kalite paslanmaz çelik ile karşılaştırılabilir mükemmel bir korozyon ve ısı direnci kombinasyonu sunmaktadır. Diğer birçok yüksek mukavemetli paslanmaz çelik ile karşılaştırıldığında sahip olduğu yüksek korozyon direncinin yanı sıra yüksek mukavemetinden dolayı mühendisler sıkça 17-4 kalite paslanmaz çeliği tercih etmektedir. Korozyona dirençli bu malzeme 600 oF (315.5 oC)' ye kadar çıkan sıcaklıklarda mekanik özelliklerini koruyabilmektedir. Dünyada en iyi kollu çekme sistemlerini tasarlamasıyla şöhret olmuş Cal Sheets yakın geçmişte piyasaya sonradan sürülen dişli ve millerinin tümünde 17-4 kalite paslanmaz çelik kullanmaya başlamıştır. Tiburon ve Penn International VSX makineleri haricinde; hâlihazırda,  iç dişli ve mil aksamında bu kalite malzemeyi kullanmakta olduğunu bildiğimiz başka üretici firma bulunmamaktadır.


Dişli değiştirme mekanizması muhafazası
 En önemli ürünümüz olan Okuma iki- devirli değiştirme mekanizması için yüksek dayanımlı bir 6061-T6 kalite alüminyum muhafaza tasarlamıştır. Bu muhafaza grafit muhafazaya sahip benzer makineler ile karşılaştırıldığında daha üstün koruma sağlamaktadır ve Tip- II anodik işlem ile korozyona karşı korunmuştur. Muhafazanın dış kısmının etrafında bulunan açıklık estetik kaygılara yönelik değildir. Bu açıklık bir drenaj sistemi olarak tasarlanmıştır. Yeni değiştirme fonksiyonunda büyük boy bir değiştirme düğmesi yer almaktadır. Bu düğmenin altına su girmesi halinde, bu suyun boşaltılması gerekmektedir. Büyük boy düğme parmak büyüklüğü ne olursa olsun tüm oltacılar açısından kullanımı kolay olacak şekilde tasarlanmıştır. Piyasada mevcut çoğu makinede yüksek devirden düşük devire alınması gereken oldukça küçük değiştirme düğmeleri bulunmaktadır, ancak iri parmaklara sahip oltacılar bu küçük boyutlu (basmalı) düğmeleri kullanmakta zorluklarla karşılaşmaktadır.


Sap Sistemi
 Tüm Makaira 2- devirli motorlar patentli T-bar sap kabzasına sahiptir. Mafsallı T-Bar makine sapları şimdiye kadar ergonomik açıdan uygun niteliklerde geliştirilmiş ilk makine saplarıdır. T-Bar sapın ergonomik açıdan kusursuz açısı 18 derecelik bir sapma gösterir ve minimum çaba ile maksimum güç sağlar. Diğer makine saplarından farklı olarak, T-Bar oltacının kuvvetini ve dayanma gücünü sürdürmesine yardımcı olmak için insan eli, bileği ve önkolunun sahip olduğu doğal dinamiklerin tüm avantajından yararlanır. T-bar sap yüksek dayanımlı bir dövme 6061-T6 kalite alüminyum sap kolu vasıtasıyla makineye bağlanmıştır. Bu sap kolunda mukavemeti artırmak amacıyla açıklıklar bulunmaktadır. T-bar sap kabzası yüksek dayanımlı bir paslanmaz çelik vida ile Tip- II anodik işlem görmüş sap koluna sıkıca tespit edilmiştir.


Mandallı çekme kolu
 Yeni Makaira serisi 6061-T6 kalite alüminyum çekme kolunun hareketini dengeleyen ve destek sağlayan bir paslanmaz çelik çekme kolu diskine sahip bulunmaktadır. Çekme kolu diskinde diskin tüm çapı boyunca açıklıklar yer almaktadır ve bu çekme kolu diski güçlü bir kilitleme noktası oluşturmak üzere çekme kolunda bulunan bir paslanmaz çelik bilye ve yay ile birlikte çalışır. Söz konusu kilitleme noktaları ile bir mandallı çekme kolu teşkil edilir. Bu mandallı çekme kolu hassas çekme ayarlarının yapılması ve dizel motorlu teknelerde sallantının neden olabileceği çekme kolu kamasının önlenmesi açısından son derece önem taşımaktadır. Bunun yanında, mandallı kol çekme mekanizmasının kazara serbest kalmasının önlenmesine de yardımcı olur.



Tırtıl tekerlek kamı
 Tüm Makaira serisi makineler 303- kalite paslanmaz çelikten imal edilmiş bir tekerlek kamı ile donatılmıştır. Tekerlek kamının imal edildiği bu malzeme korozyon direnci açısından mükemmel özelliklere sahiptir. Buna ek olarak, bu malzeme çekme sistemi tarafından uygulanabilecek yüksek basınçlara dayanacak mukavemete de sahip bulunmaktadır. Okuma bu tekerlek kamını kilitleme noktaları ile donatmıştır. Çekme sistemi ayarlanırken ön ayarlama özelliğine sahip düğmenin ayarlanması suretiyle bir mandal sistemi teşkil edilir. Bunun yanında, ön ayarlamalı çekme düğmesinin üzerine lazerle referans numaraları kazınmıştır, böylece oltacılar kendi çekme ayarlarını daha iyi belirleyebilirler.


Çerçeve tasarımı
 Tüm Makaira çerçeveleri çekme mamulü 6061-T6 kalite alüminyumdan tornada işlenerek üretilmiş ve Tip- II anodik işlem ile koruma sağlanmıştır. Tüm Makaira modellerinde, arkadaki çapraz kol başparmağın rahatça konabileceği bir yer kalacak şekilde tornada işlenmiştir. Başparmağın konulduğu bu nokta büyük bir makine uzun bir süre boyunca elde tutulduğunda yorgunluğun azaltılmasına büyük ölçüde yardımcı olmaktadır.


Yan diskler
Yan diskler 6061-T6 kalite alüminyumdan yapılmış ve maksimum mukavemet sağlamak amacıyla soğuk dövme yöntemi ile imal edilmiştir. Dövme işleminden sonra, yan diskler kesin toleranslar içerisinde tornada işlenir ve ardından pürüzsüz bir yüzey kalitesi elde etmek için tornada oyulur ve parlatılır. Bu makineleri korozyondan korumak ve UV (mor ötesi) ışınlara maruz kalmanın neden olduğu renk kaybını azaltmak için, yan disklere Tip- II anodik işlem uygulanmıştır. Turnuva oltacıları ve IGFA rekoru peşinde olanlar için, çekme kolunu hareket mesafesine denk gelen sağ yan disk çapı boyunca torna ile referans numaraları kazınmıştır. Bu numaralar profesyonel oltacılar için çekme referans noktalarını iyileştirmek amacıyla hassas artışlı aralıklar halinde yerleştirilmiştir.

"Hiçbir yarı grafit ya da plastik köprülü kapak yüksek dayanımlı alaşım gibi değildir.  Bu büyük bir spor amaçlı balıkçı makinesidir, plastik kapaklar aynı dayanımı sağlamamaktadır. Tanıtımı iyi yapılan bir Japon rakip maliyet tasarrufu sağlamakta, ancak sonunda tüketiciye maliyeti daha pahalı olmaktadır..." Shimano Tiagra'ya göre Penn Fishing Tackle (Penn Balıkçı Takımı).


Kontrol kulpları
 Tüm Makaira ve Cedros makineleri çerçevenin iç kısmına tespit edilmiş paslanmaz çelik kontrol kulpları ile donatılmıştır. Üzeri açık çerçeve tasarımına sahip makinelerde, kontrol kulpları "çek ve tak sistemi" adını verdiğimiz bir sisteme sahiptir. Bu sistem oltacılara bir kontrol mekanizmasında kilitleme yapma zorunluluğu duymaları halinde kontrol kulplarını kullanma olanağı tanır ve kontrol kulplarından gömme paslanmaz çelik kapama buşonlarına geçiş esnekliği sağlar. Paslanmaz çelik kapama buşonları ağırlıklı iğne ile balık avlayan veya canlı yem ile balık avlayan oltacılara pürüzsüz bir çerçeve tasarımı sunar ve bir kontrol mekanizmasının kullanımını gerektirmez.


Yataklar
 Makaira ve Cedros makineleri Japon Sapporo Precision Inc firması tarafından imal edilen 4 adet hassas EZO bilyeye sahiptir. Makaira 80W modelinde 6 adet bilye bulunmaktadır. Okuma tüm makara mili yataklarında her koşul altında hassas performans sağlamak için ABEC- 5 sınıfı yatakları kullanmaktadır ve bu yataklar makinelerin uzun ömürlü olması açısından son derece önemlidir. Söz konusu ABEC- 5 yatakları canlı yemle avlanma sırasında yüksek olta atma mesafesi ve düşük gerilim sağlayan sürtünmesiz sarmaya olanak tanır. Buna ek olarak, Makaira makaranın sağ tarafına yerleştirilmiş olan özel tasarlanmış bir paslanmaz çelik itme yatağına sahiptir. Bu itme yatağı yanal yük basıncını sönümler ve sapın ağır yükler altında serbestçe dönmesine imkân verir. İtme yatağı Makaira ve Cedros makine tasarımlarında çok önemli bir parçadır. Piyasada Okuma dışında bir itme yatağının kullanıldığı tek makine Accurate firmasının Platinum Twin Drag model makinesidir.


Anodik İşlem
 Makaira gövdesi, yan diskler, makara, çekme kolu ve sap kabzası Tip- II anodik işleme tabi tutulmuştur. Makinenin alt kısmı dövme alüminyumdan imal edilmiş ve maksim korozyon direnci sağlamak için Tip- III sert anodik işleme tabi tutulmuştur.


Makara Tasarımı
 Makaira makaraları maksimum mukavemet sağlamak amacıyla tamamen soğuk dövme yöntemi ile imal edilmektedir. Bu soğuk dövme yönteminde tornada işlenmiş standart bir makara ile karşılaştırıldığında, daha fazla malzeme mukavemet artışı sağlamak amacıyla aynı alanda sıkıştırılır ve daha masif bir malzeme elde edilir. Bu makaralar 6061-T6 kalite alüminyumdan dövme yöntemiyle imal edilmekte ve uzun ömürlü dayanıklılık için Tip- II anodik işlemden geçirilmektedir.
